洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

卡洛斯 • • 投稿

1.进水电磁阀的结构

进水电磁阀是控制洗衣机进水的部件。它位于洗衣机的上部，安装在进水口处，如下图所示。进气电磁阀通常利用电磁力的原理来控制内阀的开启/关闭。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

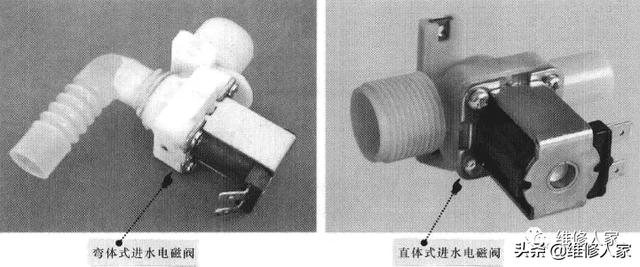

波轮洗衣机进水系统中使用的进水电磁阀有两种，一种是直线进水电磁阀，一种是曲线进水电磁阀。这两种进水电磁阀的形状如下图所示。不同的波轮洗衣机主要是根据自己的内部空房间来选择进水电磁阀的形式。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

下图显示了典型的直进水电磁阀的内部组件。从图中可以看出，进水电磁阀内部主要由橡胶阀、塑料盘、铁芯、滑道、小弹簧、进水阀、滤网和线圈组成。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

下图显示了典型弯曲进水电磁阀内部结构的横截面图。从图中我们可以看到进水电磁阀主要部件的安装位置和关系。进水电磁阀的线圈与金属框架集成在一起并被密封，以防止线圈在水中短路。橡胶阀和塑料阀瓣与出水管紧密接触，塑料阀座内部分为上下两个空室。上层空 room用于控制橡胶阀和塑料阀瓣，可称为控制室；下面的空与进水口相连，可以称之为进水腔。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

2.进水电磁阀的工作原理

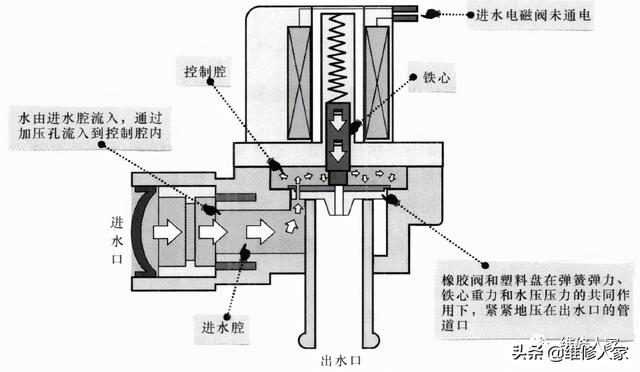

下图显示了典型进水电磁阀在未通电时的工作原理。进水电磁阀不通电时，铁芯被小弹簧压下，刚好压住橡胶阀和塑料盘上的通气孔。此时，如果注入水，水将从压力孔流入控制室。因为控制腔内的水不能流动，所以控制腔和进水腔内的水压相等。在弹簧力、机芯重力和水压的共同作用下，橡胶阀和塑料盘被压紧，水无法流入洗衣桶，起到密封或阻止进水的作用。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

电磁阀通电时，线圈产生磁场，磁场形成的电磁力会克服小弹簧的弹力，使铁芯向上运动。此时，通风口打开，控制腔内的水会迅速流出，使控制腔内的压力逐渐降低，橡胶阀逐渐松开，水通过控制腔流入出水管路，进而进入洗衣机。此时，进水电磁阀将处于on进水状态。下图显示了典型进水电磁阀通电时的工作原理。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

3.进水电磁阀检测

测试进水电磁阀时，首先检查连接水管和进水口，检查连接水管和进水口是否堵塞或损坏。如果进水管和进水口正常，那么就要测试进水口电磁阀线圈的电源和电阻，如下图所示。如果进水电磁阀损坏且无法修复，则应更换。

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

洗衣机进水电磁阀(洗衣机进水电磁阀怎么判断好坏)

如果进水电磁阀测试结果正常，洗衣机仍无法进水，说明进水电磁阀内部元件可能损坏或异常。可以进一步拆开进水电磁阀，检查内部部件。如果发现损坏的零件，可以通过更换或修理损坏的零件来排除故障。
